GJP型皮带纠偏装置

纠偏装置产品引言

带式输送机是一种固体散料的连续运输机械，在矿山、电力、治金、港口等领域得到了广泛应用，但在运输过程中经常出现皮带跑偏现象，造成物料洒落，影响了输送机的正常运行。因此，采取有效的技术措施来防止和纠正皮带跑偏是带式输送机效率高、安全运行的保障。日前，市场上存在几种皮带防跑偏产品，比如强制限位立辊、调偏托辊组、液压调编装置等，这些产品存在磨损皮带边缘，调偏效果不佳，故障率高，使用寿命短等缺点。在国外成然的调偏技术的基础上，结合我国带式输送机的规格和工况，我公司进行技术创新，研发了一种新型的带式输送机用皮带纠偏装置。

纠偏装置结构与红作原理：

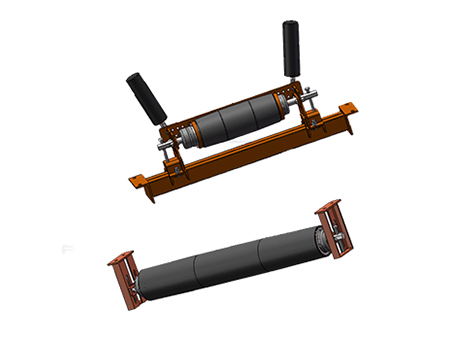

GJP型带式输送机用皮带纠偏装置分为承载带（上带）纠偏装置和回程带（下带）纠偏装置两种形式，分别用于槽形承载皮带和空载回程皮带的纠偏。两者均具有一个纠偏辊筒，纠偏辊简中部设有支撑杆，支撑杆通过专门的支座固定在输送机中间架上，筒内部设有与辊筒轴线垂直的转轴，允许纠偏辊筒绕转轴相对支撑杆转动角度。承载带纠偏装置两侧设有斜置的引导轮。调整支座上的固定位置可保证承载带纠偏装置辊筒良好的支撑皮带，亦可保证回释带纠偏装置的辊筒较好的支撑或压紧回程带。当皮带偏离中心时，承载带纠偏装置的引导轮会带动纠偏辊简旋转角度，回程带纠偏装置的辊筒也会在摩擦力的作用下，使得纠偏辊筒绕着内部的垂直转轴转动角度，倾斜的辊筒对跑偏的皮带产生反作用力，将皮带引导回中心位置上，实现了皮带的纠偏。

产品特点：

1.本产品是一种纯机械装置，无需电气与动力设备，运转可靠，更适合工矿带式输送机的使用现场。

2.承载带纠偏装置的引导轮不垂直接触输送带边缘，回程带纠偏装置不接触皮带边缘，对皮带边缘无磨损。

3.本产品采用专门的支座与皮带机中间架连接，安装、调节简易。

4. 防护等级高，对恶劣的工作环境适应性高，产品维护量小。

GJPS型承载带纠偏装置和GJPX型回程带纠偏装置，为两个独立产品，每一套承载带

纠偏装置或回程带纠偏装置称为一组纠偏装置，可独立选用与安装。

安装数量与间距根据带式输送机的运行状况而定，通常在容易跑偏的皮带段安装得密

集，在皮带变坡处、改向辊筒附近、张紧装置附近、给料处等皮带受力不均匀处必须安

装。一般情况下，单向倾角皮带每50~80m安装1组，单向平皮带每80m安装1组。
