XDB系列倒断带自锁保护装置

安装于皮带下方的断带检测装置实时检测皮带的运行状况．当运行中的皮带发生断带时，断带检测装置触发传感器立即向输送机主机控制系统发出断带故障信号，控制主机随机进行数据处理并发出相应的控制指令，控制断带抓捕器机构动作，迅速抓住断带下滑或倒带运行中的皮带同时让主电机和相关联的其它设备停机，从而将事故控制在初始阶段，防止事故的进一步扩大，尽量将断带事故造成的损失降到最低。同时切断皮带机控制回路电源．防止皮带与驱动滚筒产生摩擦．并控制声光报警器发出信号报警。

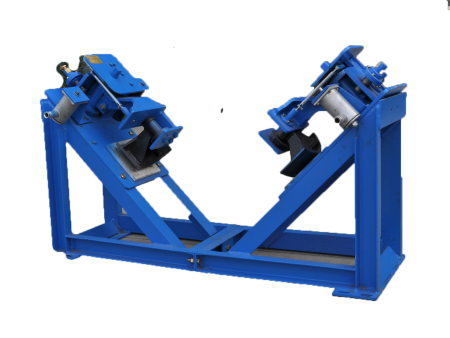

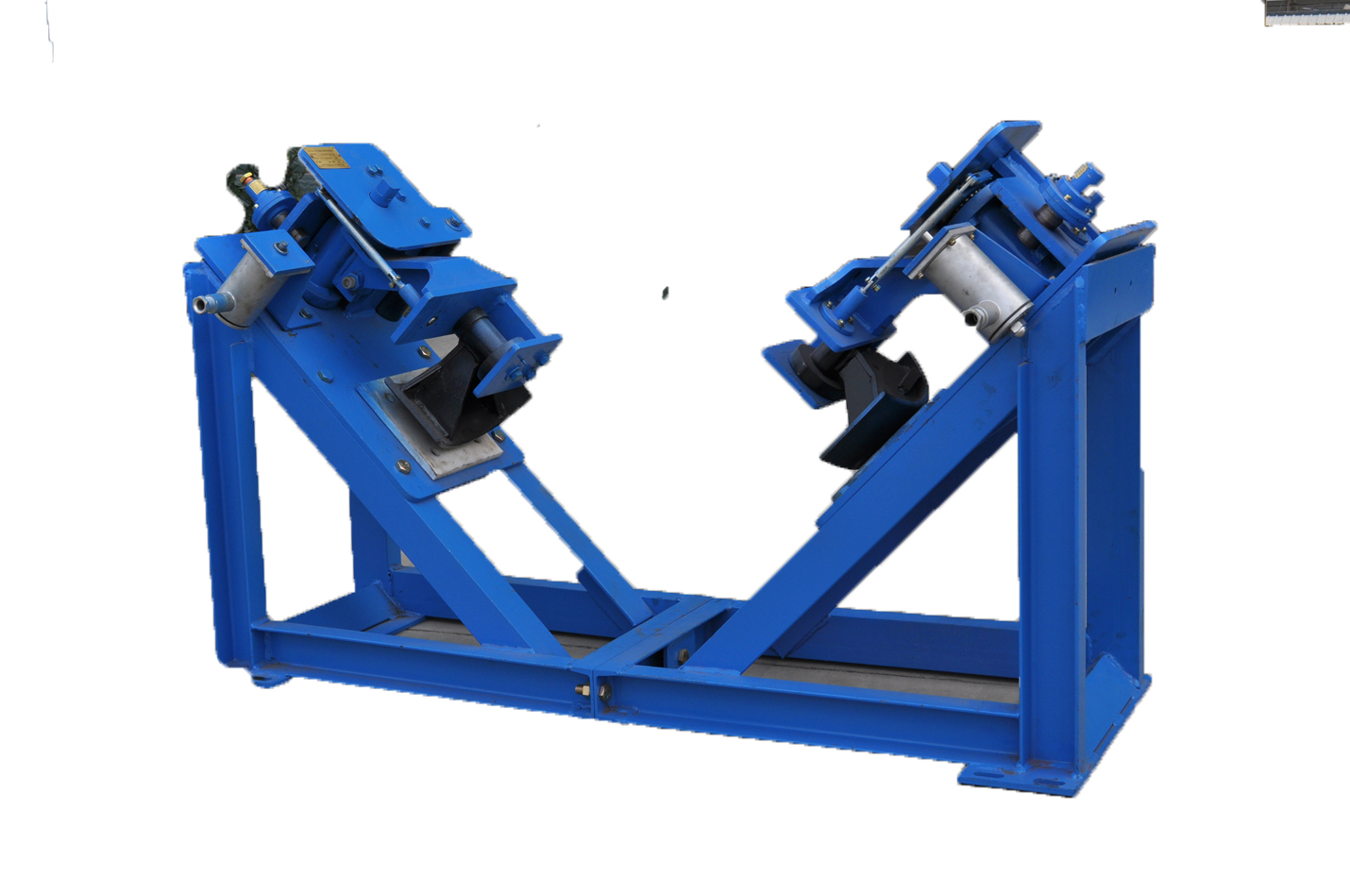

XDB系列带式输送机用断带抓捕装置

产品工作原理

    安装于皮带下方的断带检测装置实时检测皮带的运行状况．当运行中的皮带发生断带时，断带检测装置触发传感器立即向输送机主机控制系统发出断带故障信号，控制主机随机进行数据处理并发出相应的控制指令，控制断带抓捕器机构动作，迅速抓住断带下滑或倒带运行中的皮带同时让主电机和相关联的其它设备停机，从而将事故控制在初始阶段，防止事故的进一步扩大，尽量将断带事故造成的损失降到最低。同时切断皮带机控制回路电源．防止皮带与驱动滚筒产生摩擦．并控制声光报警器发出信号报警。

断带抓捕装置原理框图

产品主要性能

1、上下运胶带输送机运行中断带，断带检测装置检测皮带张力消失，断带保护装置动作实施抓捕胶带，同时切断胶带输送机开关控制回路电源，并发出断带报警信号。

2、采用机电优化设计，信号可以远传到主控室，实时监控断带自锁抓捕装置的工作状态。

3、根据输送机的运行状况， 倒带检测的是倒带距离，断带检测装置检测的是皮带张力,皮带不发生倒断带情况抓捕装置不实施抓捕。

4、控制箱主要实现对抓捕装置进行监控，抓捕装置将自己的状态发给控制箱，控制箱接收到后进行数据处理，根据处理的数据结果进行控制抓捕装置的动作。

5、抓捕装置主要实现的功能是通过位置传感器和断带检测装置实时监测抓臂状态和皮带是否断带，并将所需的一些数据发送给控制箱，通过控制箱对这些数据的处理来做出对抓捕装置的控制（实施抓捕）。

6、本装置额定工作电压为220V。

7、胶带输送机正常运行时，保证本产品不出现误动作，不能对皮带造成损伤。

8、只要断带保护装置实施抓捕动作，保证皮带机不能启动。

9、人工对胶带进行检修时，可实现人工控制方式对抓捕器进行抓捕检测。

10、抓捕机构结构形式为敞开式凸轮压带方式，该方式体积小，结构紧凑。抓捕胶带的拉力随着胶带下滑力的增大而加大，不占用用户胶带有效使用面积。

11、该断带保护装置具有人工就地操作试验功能，可通过就地试验按钮进行抓捕动作试验，试验可靠便捷。

常用规格型号表

安装技术要求

（1） 安装前首先检查机架有无变形，各部件的灵活情况，以及制动闸块安装的方向。

（2）搬运本断带倒带自锁装置时严禁剧烈碰撞，以免机架变形及零部件损坏。

（3） 断带倒带自锁装置可在沿线均匀布置，也可按规律布置在承载皮带下方。

（4）  严禁在沿线巷道的凸拐处安装。

（5） 断带倒带自锁装置安装处皮带的机架应平直、不歪斜、不变形。

（6）安装后，制动闸块与承载皮带不接触，但确保倒断带情况下制动闸块能转动，且转动灵活。
