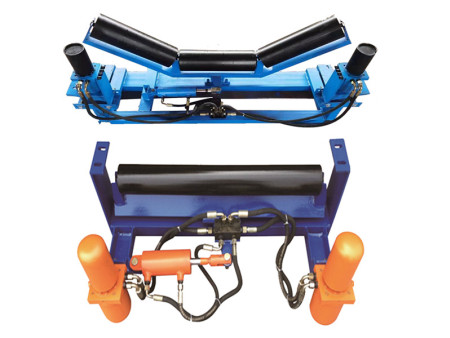

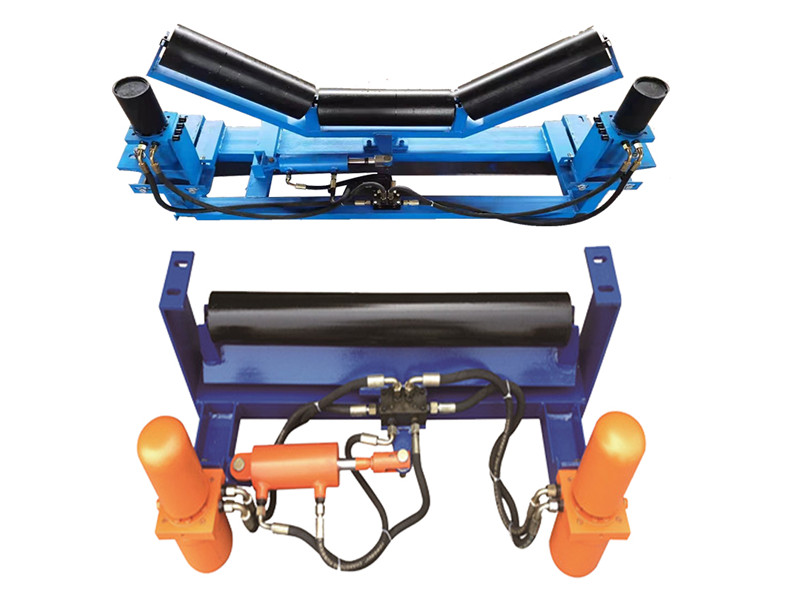

XDYW系列全自动液压调偏装置

产品概述

  XDYW型全自动液压调偏装置是皮带调偏器中应用广泛的产品之一，其作用主要是防止带式输送机皮带跑偏，以及对跑偏皮带进行校正。

工作原理

性能特点

（一）可靠性高：
　　所有部件工作负荷低，工作时间短，使用寿命长。
（二）反应灵敏，纠正效率高：
　　只要皮带跑偏搭触到检驱轮上，皮带自动纠偏装置立即工作，使调心托辊旋转角度，皮带很快被纠正。
（三）具有很重要的调心托辊定位功能：
　　调心托辊旋转后对皮带自动产生纠偏力，皮带同时对调心托辊有一反作用力，该力使调心托辊反转复位。
（四）可用在防爆、多尘、潮湿、高温场合：不用电及电气控制元件，适用于井下及易燃、易爆等高危环境。
（五）无需维护对皮带无任何伤害，部件通用、更换方便。
（六）下纠偏可以保护皮带机皮带下垂,纠偏后准确度达到±5%。

常用规格型号表

 XD-YW 型无源液压皮带调偏装置选型须知

1、需方提供皮带机型号和槽形托辊直径（89/108/133/159），以便 确定选型，同时现场还有与之相配套的调心托辊。 2、液压皮带居中装置主要有两大系列

2、Ⅰ型系列，实用于 TD75 型皮带机

3、Ⅱ型系列，实用于 DTⅡ型皮带机 除以上两大系列外，本公司派技术人员，根据现场需要进行测绘设计制造。

4、XD-YW 型无源液压皮带调偏装置根据皮带机的胶带有上下两层,故分为上皮带调偏装置和下皮带调偏装置。

5、由于皮带机有单向运输和双向运输(可逆皮带),分为单向皮带调偏装置和双向皮带调偏装置两个品种。

 XD-YW 型无源液压皮带调偏装置现场安装结构
