无源电动纠偏装置

一、 概述

华体汇app官网(中国)有限公司在吸收了国内外技术及多年皮带输送机保护装置制造经 验的基础上，自主研发出了专利技术无源发电自动纠偏装置，广泛应用于冶金、矿山、电 力、建材、煤炭等行业的皮带输送系统，是预防和校正皮带跑偏的理想设备，解决输送机跑偏。

二、特点

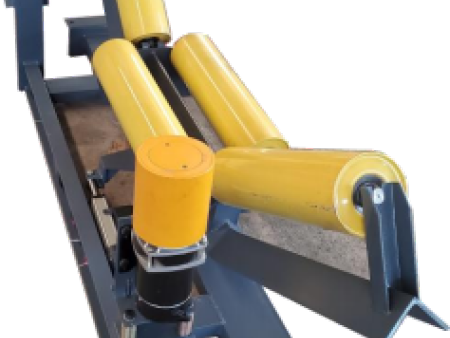

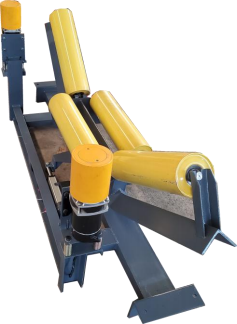

智能无源发电自动纠偏装置是通过安装在输料皮带支架的皮带两侧的两个传导辊作 为动力源，实时动态的监测皮带的运行状况，当皮带出现跑偏现象时接触到传导辊，其转 动带动微型发电机产生电能，经逆变整流控制器发出控制信号，控制特制电动推杆进行自调偏工作。该装置完全解决了以往普通机械纠偏效能低，干扰输送机稳定运行，经常受各种外在因素的影响而导致纠偏效果失效的缺点。

无源发电自动纠偏装置为室内/室外布置，工作场所潮湿、多尘，设备应符合有关规范的要求，满足 24 小时连续运行的要求。无源发电调偏装置按照输送机系统参数确定安装数量及位置后，应完全消除输送机跑偏现象。无源发电纠偏装置工作电源为无源；采用不锈钢特制推杆，动力 50000N；绝缘等级为 F-s3；系统防护等级 IP68 以上。高强电动执行机构具备机械自锁功能和电子制动双重功能。达到了无人值守，不受工况环境的影响全天候的工作模式。解决原有机械调心托辊组无序对抗式纠偏并缺少自锁能力的技术缺陷，解决皮带的跑偏顽疾，将输送机皮带跑偏量始终控制在 10mm 范围内，不伤皮带，不干扰运行，降低能效，大幅增加托辊及皮带使用寿命，提高生产效益。

三、工作原理

智能无源发电自动纠偏装置是通过安装在输料皮带支架的皮带两侧的两个传导辊作   为动力源，实时动态的监测皮带的运行状况，当皮带出现跑偏现象时接触到传导辊，其转动带动微型发电机产生电能，经逆变整流控制器发出控制信号，控制特制电动推杆进行自调偏工作。该装置完全解决了以往普通机械纠偏效能低，干扰输送机稳定运行，经常受各种外在因素的影响而导致纠偏效果失效的缺点。

四、选型说明

设备型号：   WDD-

U  上纠偏   带宽

D  下纠偏   带宽

1 、智能无源发电自动纠偏装置分为上纠偏和下纠偏两系列；

2 、可根据皮带输送机的单向运输和双向运输的工作方式选型；

3 、根据皮带机的现场条件及使用特点，皮带机由于温度过低张力不稳、托辊窜动、托辊 粘料等原因，经常出现皮带跑偏现象。选择在输煤皮带机头部、尾部承载段安装 2 套，每套纠偏装置可以保障 50m 输送机良好运行；纠偏性的平衡调整皮带的运行中出现跑偏的现象，并避开皮带秤称重域安装，加强皮带机稳定运行对计量的保障作用。 。

五、安装说明

纠偏装置可安装在皮带需要纠偏校正的场所，安装前请确认安装位置，纠偏装置出厂时已经整机装配调试完毕，纠偏装置醒目位置标有箭头，箭头指向为皮带运行方向，只需将箭头指向和皮带运行方向一致并替换原皮带机托辊即可。仅需 8 只螺栓固定，并使纠偏架辊面与现场输送机托辊保持一致。
